AJL-2000水管漏水探测仪

AJL-2000水管漏水探测仪

一、概述

1.1主要用途及适用范围

漏水检测仪是用于寻找并确定供水管道漏点位置的zhuan用仪器，也可用于其它压力管道系统的检漏，当管道内流体在压力下溢出时，产生噪音能沿管道传播，或沿埋层介质传播到地面。漏水检测仪能沿管线或其路面上方确定漏点位置。3000水管漏水探测仪是采用低功耗微处理器和高级zhuan用滤波器对噪声进行数字化处理的检漏仪器，它采用专门设计的宽带高灵敏度振动传感器（拾振器），将地面（或管道口）的噪声检拾并转换为电信号，经过相应放大并作数字化滤波处理，以两种显示图面在液晶显示屏上显示。

1.2产品特点

1.2.1采用点阵式可加背光的液晶显示屏，以适应横向长度和纵向6个光柱的需要，并可在夜间方便观察。

1.2.2特设带宽两档变化，既照顾测听过程中振动能量分布的丰富性，又可在频率分析时更为精细。

1.2.3特设9个通道的存贮，既可分别将7频段信号也可将分别7个测点的测量值进行存储。

1.2.4设计的zhuan用工程塑料机箱和相应面板操作均非常简洁明快，以方便简单的操作方式可取得明确广泛的信息，使检漏实测工作方便易行。

1.3产品技术参数

1.3.1 放大倍数：100dB内可调。

1.3.2 频率分析宽度：70~4000HZ范围，近5个倍频程，两种带宽。

1.3.3 频率分档（中心频率）：a、100HZ  b：200HZ  c：400HZ  d：800HZ  e：1000HZ  f：1500HZ     g：3000HZ

1.3.4 带宽：a 窄带：标示符号 ┃┃┃

b、中宽带：标示符号  ┃┃┃┃┃

1.3.5数值显示：在显示条上对应，取样值作Z小值以0~100间相对量值显示。

1.3.6屏幕54×54mm LCD显示窗

1.3.7供电方式：锂电池一组，并有充电功能。

1.3.8电池充满后

供电工作时间≥35小时

1.3.9存储6次测量值，分储6通道并可分别查看。

1.3.10操作温度：-10℃~+50℃

1.3.11存放温度：-10℃~+70℃

1.3.12仪器尺寸（L×W×D）：230×100×100 mm

1.3.13 重量：3000主机箱内件（包括电池）1.2kg

3000拾振器（附座插连线）  0.6kg

 手提箱包总重                  5.2kg

二、产品整体结构

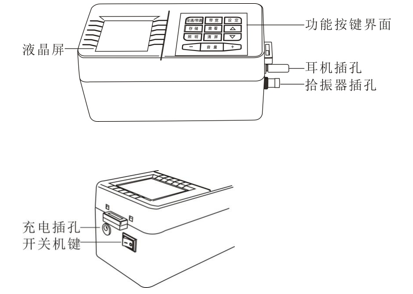

2.1外形结构

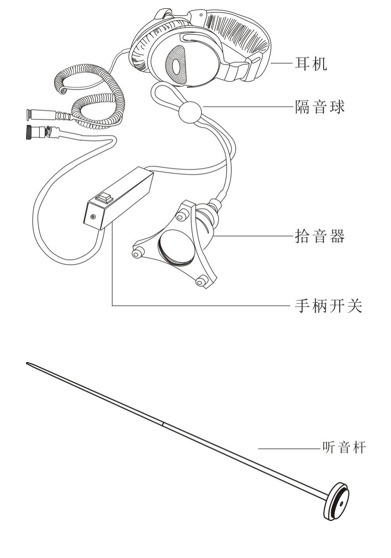

2.2 产品附配件

2.3液晶屏

2.3.1 全通/带通键：全通和带通模式的切换

2.3.2 带宽键：用于带宽的切换。

2.3.3 设定键：用于时间、日期、背光亮度的设置。

2.3.4 存储键：用于存储数据。

2.3.5 查看键：用于查看保存的数据。

2.3.6 “    ”键：用于向上选择。

2.3.7 “    ”键：用于向下选择。

2.3.8 照明键：打开或关闭背光。

2.3.9 清屏键： 用于返回。

2.3.10 音量“+”、“-”键：用于控制音量大小。

三、使用和操作

3.1使用前的准备

3.1.1连接耳机和拾音器

3.2使用中的操作和说明

3.2.1 头戴耳机，拾音器放于桌面或地面，开机进入测量界面，本仪器默认开机进入“全通”模式，倾听环境噪声，或用脚轻擦拾音器附近地面，倾听摩擦声同时观察显示屏上柱条动态，如需提高灵敏度，则轻按音量键右端“+”，反之，则轻按“-”，至自己耳感良好。

       在实测定位过程中，必须要按下手柄开关不放才可接收到数据，待存储后再松开。如需调节音量大小，亦可相应按音量键“+”或“-”。

3.2.2  全通/带通:仪器处于“全通状态”，指的是检漏仪此时可将拾音器接收到的在70至4000赫范围内的声音振动全部通过并放大。耳机中传达的声音音质丰富，从低频至高频均有感受，也就是说这时对周围环境的这一个广泛频段的声音（通过地面振动）均能接收到。如果环境安静，对漏水检测也具有Z佳的可分析性。但是如果环境噪声很大，干扰也会较多，对初次掌握此仪器的操作者，可能不易掌握。这就需要转入“带通”状态下工作，“全通/带通”键就是将“全通”和“带通”这两种状态相互切换的按键。

    检漏仪设置了7个频段及两种带宽。7个频段的中心频率为100、200、400、800、1000、 1500、3000赫兹，它们又分别设置窄、宽两种带宽，以便对漏水信号进行详细的频率分析。

3.2.3 中心频率选择（仅在“带通”工作状态下有效）：观察显示屏上频率跳动点，如需升高频率，可按“  ”键，可逐级升高，如需降低频率，可按“   ”键可逐级降低，但如已升至2千赫中心频率，再按“  ”键，则会自动降至Z低频（100HZ），如已降至“100HZ”中心频率，再按“    ”键则会自动跳至Z高频（3000HZ）。

3.2.4 带宽的选择（仅在“带通”工作状态下有效）：观察显示屏上方带宽标示，如处于窄带“┃┃┃”，需要加宽，则按“带宽”键切换成“┃┃┃┃┃”，再按一次“带宽”键，则切换成窄带“┃┃┃”。

3.2.5 屏幕上的即时定格：在带通模式下，屏幕下方“100”处有一下划线时，说明此时仪器处于接收中心频率为“100”的频带中声振信号，当光柱动态平稳时，说明此时漏水信号强度为该值，如需记下此值，可按“   ”键，此时，接收频带自动升至“200”，下划线跳至“200”下，而原“100”频带的光柱定格，顶部亦固定相应数值，当“200”频带测值需记下时，再按一次“   ”键，则“200”固定，“400”跳动，以此类推。

3.2.6 音量值的存储：在带通或者全通模式下，确认所检测值后，按下“存储”键，界面自动出现“存储通道：1”界面，此时再按一次“存储”键，数据就会被保存，如需查看，按“查看”键即可。如果要存储D二次数据时，需按“存储”键后，按“   ”键选择D二通道存储，一个通道只能存储一组数据，仪器有9个存储通道，每个通道存满一组数据后，存储D二组数据时，会自动覆盖D一组数据。如按“存储”键后又不想存储，可按“清屏”键退出。

3.2.7  充电： 使用一段时间后，3000面板液晶显示电池电量变低需要充电。3000备有zhuan用充电器、仪器侧面有zhuan用充电插孔，充电时将充电器接在220V市电上，充电输出插头插入该充电孔，充电器上指示灯红灯亮，代表开始充电状态，充电完成后转绿灯。

四、使用注意事项

4.1检漏仪为精密仪器，虽为外场操作，已注意到其耐受性，但操作者应备加爱护，避免无端碰撞、淋湿、划伤、拉断接线等，应特别注意拾振器不能高处跌落，仪器表面不宜重压、损伤液晶显示屏和按键。zhuan用外包装箱设了定位衬垫，装箱时必须各部件就位放置，关箱时各部件理顺避免重压。存放时注意清洁，无腐蚀和避免过分潮湿高温。

五、装箱清单
