产品概述：
ATL30007内置5台超高分辨率光纤光谱仪，每台光谱仪都采用了4096像素的高灵敏度线性CMOS，并有超低噪声CMOS信号处理电路，从
而降低了传感器的噪声，获得信噪比，而且提高了ATL30007的测量可靠性，测量结果不随环境温度变化。
ATL30007可接收SMA905光纤输入光或者自由空间光，通过USB2.0或者UART端口，输出测量所得的光谱数据。
ATL30007需要一个12V直流电源供电或者USB供电，便于集成使用。
型号 | 探测器像素 | 探测器是否制冷 |
ATL30007 | 4096×5像素 | 否 |
产品特点：
l 探测器：线性CMOS
l 探测器像素：4096×5像素（内置5台光谱仪）
l 超低噪声CCD信号处理电路
l 光谱范围：200-920nm（具体依需求而定）
l 光谱分辨率：0.1-0.16 nm (取决于光谱范围、狭缝宽度)
l 光路结构：交叉C-T
l 积分时间：1ms-130s
l 供电电源：DC 12V±10%
l 数字位深：16 bit
l 光输入接口：SMA905
l 数据输出接口: USB2.0
典型应用：
l LIBS、等离子发光
l 激光波长测定
l 光谱分析/辐射分光分析/分光光度分析
l 受控热核聚变
l 低压等离子体光谱检测
l 介质阻挡放电等离子体光谱检测
l 等离子体加工过程分析
表1 电器特性
Parameter | Min | Typ | Max | Unit |
Operating voltage range | 12 | V | ||
Operating current | 3.0 | A | ||
Logic Inputs(3.3V LVTTL,) | 3.3 | V | ||
High level input voltage | 1.7 | 3.3 | 3.6 | V |
Low level input voltage | -0.3 | 0 | 1.0 | V |
Logic Output(3.3V LVTTL) | ||||
High level output voltage | 2.4 | 3.3 | 3.6 | V |
Low level output voltage | 0 | 0.4 | V |
该模块配有2个SMA接头和一个USB2.0通讯接口。

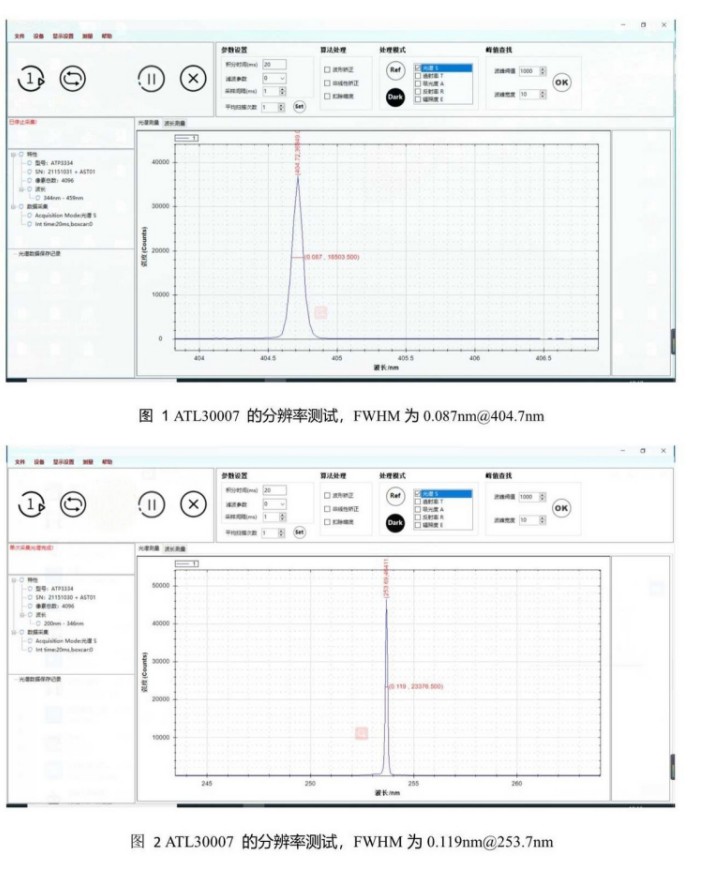

图1 ATL30007 测试汞灯谱图（波长范围：200-924nm）的分辨率为0.1nm
