SZX12 / SZX9研究体视显微镜系统



建立了清晰度、系统灵活性和易操作性的新标准

  体视显微镜在当代工业领域中扮演着越来越重要、越来越有价值的角色。无论用在何处,用于何用途,她们对各种大小和各种材料的形形色色的样品提供始终如一的清晰的观察成像。这就是系统灵活性变得至关重要的原因——以充足的工作距离,变倍范围,自然的图像还原和人机工程学设计,为使用者提供简易、舒适的工作方式。SZX系列建立在SZH系列的基础上,承继并超越了SZH系列,在上述各领域都树立了新的标准。其关键在于应用了新的科技:采用UIS2光学系统的光学设计,并且能够保证与各种图像设备的兼容。SZX系列采用奥林巴斯的技术设计和制造,在体视显微镜领域开辟了通向更高水平的道路。


SZX12和SZX9

SZX12变倍体 / SZX-ZB12
从0.7× - 9×, SZX12提供了12.86倍的变倍比——目前高。使用1X物镜可以观察直径31.43mm的视场。变倍体中包括一个内置的孔径光阑,提高高倍率下的观察效果,并使SZX12出色的支持图象记录功能。

SZX9变倍体 / SZX-ZB9
从0.63X - 5.7X, SZX9提供了9.05倍的变倍比。使用1X物镜可以观察直径34.92mm的视场。这种透镜的性能保证了长工作距离,保持稳定的出色的可操作性。可以选配一种孔径光阑(SZX-AS)。

粗微调焦机构 / SZX-FOF
通过同轴的粗/微调焦旋钮,不需要移动手就可以快速、容易地调焦。旋钮的调节张力可以精细调节(提供配套工具)并且可以锁定,以防止在观察过程中图象变模糊。此机构中配有配重部件,以确保在安装了显微照相或视频系统后,还可以平滑的操作。

高强度结合的镜体
的连接部都采用楔形榫头,以确保大的连接强度。可安装双分支光导(LG-DFI*)或配重部件(SZX-CSP)。
* 不同地区所供应的光导类型可能不同。

长达80mm行程的调焦机构
因为调焦行程长达80mm,所以可以同时使用不同工作距离的物镜。



SZX12——拥有1:12.86的出色变倍比和41X的连续放大倍率变化范围

  SZX12装有奥林巴斯公司的齐焦物镜。当与可装两个物镜的附件SZX-2RE物镜转换器组合使用时,总放大倍率可在3.5X - 144X(使用10X目镜、DFPLFL0.5XPF和DFPLFL1.6XPF的条件下)之间无变化,使快速观察更简单。SZX12的总放大倍率是2.1X - 675X,SZX9的总放大倍率是3.15X - 342X。这两项指标在它们各自别的显微镜中都是优异的。



800线/毫米的分辨率:出色的观察水平
将用于SZX12的DFPLAPO1X物镜与一个SZX-AL20X辅助物镜结合使用,就建立另一个新标准,这时的分辨率为:800线/毫米。由于充分利用了奥林巴斯公司在UIS2光学技术方面的专长,新设计的物镜可以产生高分辨率、高反差和无畸变的图像。透镜的复消色差特性消除了色差,在全部可变焦范围都能出色地还原图像。
* 与1997年8月范围内销售的体视显微镜相比。

齐焦物镜 / PF 系列
PF系列齐焦物镜用于SZX12,其可用放大倍率为0.5X,1.2X和1.6X。通过物镜转换器可以在透镜之间进行快速转换,并且可以在调节微调焦旋钮一圈之内聚焦。



人机工程学设计,工作更舒适

可变倾角双目观察筒和眼点调节器使操作更舒适
为了使操作尽可能的舒适,奥林巴斯公司设计了倾角可在5度到45度之间变化的可变倾角双目观察筒SZX-TBI,和一个眼点调节器SZX-EPA。这些附件适应不同的眼点,操作人员无须费力地弯曲脖颈,就可以进行观察。

将肘部放在工作台上,操作更加容易
操作人员不必从工作台上抬起肘部,就可以调焦和调节变倍,有效降低了操作疲劳。透射光照明器设计为前后方向长,左右方向短,这就提供了200 X 200毫米的广阔空间,用以放置大样品,这改善了对样品的操作,也节约了工作台空间。

采用细长的镜体和30度观察筒倾角,观察更舒适
由于变倍体是细长的,更有利于识别物镜之下的样品,双目观察筒SZX-BI30和三目观察筒SZX-TR30均设计为倾角30度,工作舒适程度随之改善,眼睛和样品之间的的距离也非常充分,使得观察更加容易。

内置的带定位装置的放大倍率显示刻度
位于变倍体右侧的变倍旋钮上刻有放大倍率显示刻度(用于1X物镜与10X目镜组合条件下)。还带有一个定位机构(可以不使用),可以很容易地设定所需的放大倍率。通过另行提供的放大倍率显示环可以很容易地读出使用非1X物镜时的放大倍率。



各种附加设备使图像记录更加灵活和

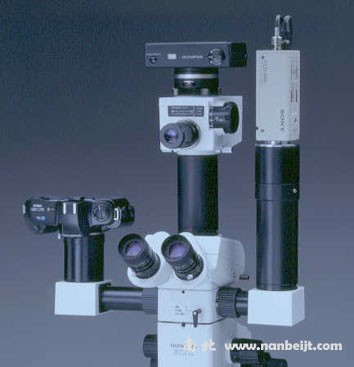

当把三目观察筒与分光附件组合使用时,就可以同时安装三个显微照相设备或摄像机。SZX系列还有一个特点,可以安装多种适配器以安装不同的图像设备。数码相机特别有用,可以将图像存档、制作幻灯片和通过PC机传输图象。



SZX12/SZX9研究体视显微镜规格
项目 规格
连续变焦显微镜镜体*总放大率(物镜1× 目镜10×时) SZX-ZB12 SZX-ZB9
左右光轴平行式变焦系统,变焦驱动机构采用水平手柄,备有以每一倍率变焦档为单位的停档装置
可变焦比:12.86 (0.7×~9×时)
总放大倍率指示值*:7/10/12.5/16/20/25/32/40/50/63/90
备有内装式孔径光阑
可变焦比:9.0 (0.63×~5.7×时)总放大倍率指示值*:6.3/8/10/12.5/16/20/25/32/40/50/57
适用孔径光阑(SZX-AS)附件
聚焦机构 SZX-FOF:粗微调聚焦装置 备有内装式配重和聚焦机构州粗/微调旋钮,粗调旋钮行程为80mm(粗调行程每一圈为36.8mm),微调旋钮行程为80mm(微调行程每一圈为1.5mm)。
SZX-FO: 聚焦装置 备有作为选购件的配重以及粗调旋钮,粗调旋钮行程为80mm,粗调行程每一圈为21.2mm
观察镜筒 SZX-TR30:倾角为30°的三目镜筒 镜筒倾角:30°,两档光路选择( 双目镜筒, 20% 双目镜筒和80% 摄像),瞳间距调节范围50~76mm,备有目镜固定钮,采用WHS系列目镜。
SZX-BI30:倾角为30°的双目镜筒 镜筒倾角:30°,瞳间距调节范围50~76mm,备有目镜固定钮,采用WHS系列目镜。
SZX-TBI:可调倾角双目镜筒 倾角可调范围为5°~45°,瞳间距调节范围50~76mm,备有目镜固定钮,采用WHS系列目镜。
镜座 SZX-ST:标准镜座 支柱高度270mm,镜座部尺寸为300(宽)×260(长)×30(高)mm
SZX-STL:大型镜座 支柱高度270mm,镜座部尺寸为400(宽)×350(长)×28(高)mm
物镜
W.D.表示工作距离PF表示齐焦物镜*需要使用选购得长支柱以及防落环(SZX-R)
SZX-ZB12用 SZX-ZB9用
物镜 数值孔径 工作距离 物镜 数值孔径 工作距离
DFPLFL0.3×
DFPLFL0.45×
DFPLFL0.5×PF
DFPLAPO1×PF
DFPLAPO1.2×PF2DFPLFL1.6×PF
SZX-AL20×
0.033
0.05
0.055
0.111
0.133
0.167
0.278
130mm
198mm
70mm
74mm
55mm
34mm
10/7mm
DFPL0.5X
DFPL0.75X
DFPLAPO1X-2
SZX-ACH1X
DFPL1.5X
DFPL2X-3
0.05
0.075
0.10
0.10
0.15
0.2
198mm*
113mm
87.5mm
90mm
53mm
34mm
目镜
*可插入直径24mm、厚1.5mm得测微尺
WHS10X-H* F.N. 22
CROSS-WHS10XF.N. 22, 带十字线
WHS15X-H* F.N. 16
CROSS-WHS15XF.N. 16, 带十字线
WHS20X-H* F.N. 12.5
CROSS-WHS20XF.N. 12.5, 带十字线
WHS30X-H* F.N. 7


透射光照明装置规格
项目 规格
SZX-ILLK SZX-ILLB2 SZX-ILLD2
光源 PHILIPS公司5761 6V30W HAL 卤素灯(平均灯泡寿命为在额定值使用条件下约100小时)
有效照明方式 直径40mm 明场观察:直径63mm,暗场观察:直径33mm
内装滤色镜 LBD、ND6、ND25各一个 FR、LBD、ND25各一个
照明方式 透射光明场照明 斜射光照明 透射明场照明 斜射光照明 狭缝孔径照明 透射明场照明 透射暗场照明





反射光照明装置规格



  SZX-ILLC LG-DFI/DI LG-R66
规格 中间镜筒倍率: 1.5倍
光导管:LG-DF
长度:1,000mm
可进行简易偏振光法观察
双分支互锁光导管
LD-DFI:挠性部分900mm,互锁部分500mm,固定直径66mm,大工作距离30mm
LD-DI:挠性部分500mm
环形光导管
挠性部分1,000m,固定直径66mm,大工作距离30mm
SZX用环形光导管适配器:SZX-LGR66
选购件 - HILL301:聚光镜 LG-R66PL:LG-R66用起偏镜/检偏镜组件
特征 由于采用光导管光源,不经过调整就能提供比以往更为明亮、更为均匀的照明效果 LG-DFI:由于将光导管固定在镜体上,照明光路能随镜体一起联动 由于专为体视显微镜推出,能对任何样品确保明亮而均匀的照明效果
光源规格(LG-PS2) 所用灯泡:12V 100W 长寿命(1000小时)卤素灯泡怕,带反射镜
各种功能:可使用外部信号进行调光控制和光源通/断控制,能自动检测灯泡烧熔
选购件:内装式滤色镜
