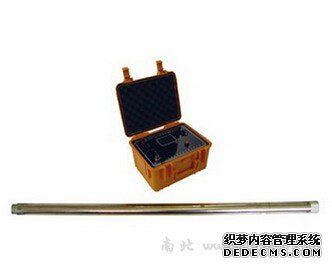

KXP-3A1轻便数字测斜仪

本仪器是一种新型的数据人工记录，经济型的数字井斜测量仪器，适用于非磁性矿区垂直或定向井（孔）的顶角和方位角的测量，也适用于非磁性矿区定向钻孔控制顶角、方位角的测量，可广泛应用于孔径大于40mm的工程、水文、油田、煤田、地质等领域钻孔的井斜测量。

一、主要特点

1、采用高精度的重力加速度计和三维磁阻传感器组成仪器测量系统，灵敏度高、重复性好、体积小。

2、应用现代数字信号处理技术，准确计算顶角和方位角，使测量结果达到高精度的要求。

3、应用现代通信编码长线传输技术，实现长电缆数字信号可靠传输，提高仪器的抗干扰能力。

4、测斜探管取消了重锤摆动部件，使仪器抗震性能地提高；实际测点深度间隔及测点数可任意选择，提高了测量效率。

5、采用高亮度液晶显示器显示测量结果，方便野外作业和数据现场记录。

二、技术指标

1、测斜深度：	≤1200米；
2、测量范围与测量误差：	顶角测量范围：0～50°,测量误差：±0.2° ；方位角测量范围：0～360°；顶角1～3°时，测量误差：±5.0° ；顶角3～50°时，测量误差：±3.0° ；
3、测量方式：	定点测量，测点深度间隔及测点数任意确定；
4、电源：	AC220V±10%，50Hz ；
5、地面控制单元工作环境	温度：-10℃～50℃ ；相对湿度：≤85% ；
6、测斜探管工作环境	温度：0℃～55℃ ；耐压：≤15MPa ；
7、地面控制单元	外型尺寸：270×220×155(mm) ；重量：2.4(kg) ；
8、测斜探管	外型尺寸：Φ40×1600(mm) ；重量：10(kg) 。
