本仪器是一种新型的高精度数字全空间井斜测量仪器，用于在非磁性矿区对工程孔、定向孔、水平孔、对接孔和岩心钻孔等施工时进行定向和测斜。提供钻孔的深度、工具面向角、顶角及方位角等参数，可广泛应用于工程、水文、油田、煤田、地质等测井领域。

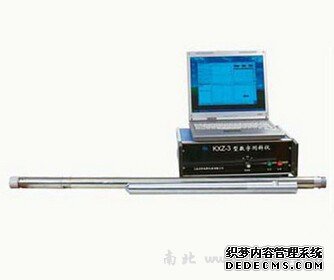

本仪器由笔记本电脑(自备)、地面控制单元、测斜探管三部分组成；采用数据编码长线传输技术、电缆传输数据准确可靠；高性能传感器测量结合数字信号处理技术，测量结果精度高、稳定性好；由RS-232串行口直接将数据上传至笔记本电脑，显示清晰、直观的测量数据及平面、剖面、侧面投影图并存储测量数据；连接彩色喷墨打印机可打印A4版面测斜数据、平面、剖面、侧面投影图及空间轨迹图。
一、技术指标
| 1、测斜深度： | ≤1200米 ； |
| 2、参数参量范围与误差 | 顶角测量范围及误差：0～180°；误差为±0.1° ； 方位角测量范围：0～360° ； 顶角1～3°或177～179°：误差为±3.0° ； 顶角3～177°：误差为±1.5° ； 工具面向角测量范围：0~360° ；误差为 2.0° (备选参数) ； |
| 3、测量方式： | 定点测量，测点深度间隔及测点数任意确定； |
| 4、工作电源： | AC 220V±10%，50Hz ； |
| 5、地面控制单元工作环境： | 温度：-10℃～50℃ ； 相对湿度：≤85% ； |
| 6、测斜探管工作环境： | 温度：0℃～75℃ ； 耐压：≤15MPa ； |
| 7、测斜探管： |
外型尺寸：Φ40×1600(mm) ； 重量：7(kg) ； |
| 8、记录方式： | 实时记录日期、时间，打印测量结果 。 |
